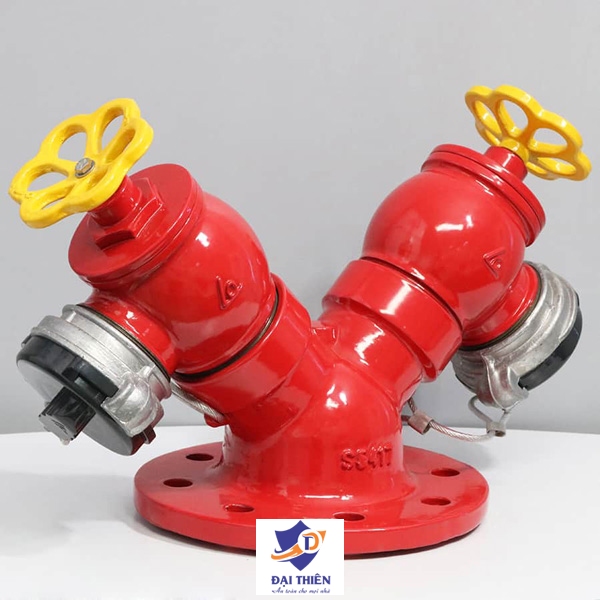

Cấu tạo:Van góc PCCC chữ Y được cấu tạo bởi 05 thành phần chính là thân van, lá van, ty van, tay quay và ngàm
- Thân van: dạng chữ Y được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm, van gồm 02 van góc PCCC đơn.
- Lá van: dạng đĩa tròn bằng gang cầu FCD450 được phủ 100% bằng cao su EPDM phù hợp với tiêu chuẩn nước sạch
- Ty van: sản xuất từ Inox 410 độ bền cao, chống rỉ sét
- Tay quay: dạng vô lăng đúc bằng gang cầu FCD450, độ bền cao.
- Ngàm: dùng để lắp cuộn vòi chữa cháy vào lấy nước ra, được sản xuất bằng nhôm.
THÔNG SỐ KỸ THUẬT/TECHNICAL DETAILS | MÃ SẢN PHẨM/CODE | TFHA |
| KÍCH THƯỚC/SIZE | DN100 |
| SƠN/PAINT | Loại Sơn/Type | EPOXY |
| Độ Dầy/Thickness | ≥300µm |
| Màu Sắc/Color | ĐỎ + VÀNG
RED + YELLOW |
| TIÊU CHUẨN THIẾT KẾ/DESIGN STANDARD | TCVN 5739-1993 |
| TCVN 5739-1993 |
| TIÊU CHUẨN MẶT BÍCH VÀ ÁP SUẤT LÀM VIỆC/FLANGE STANDARD AND PRESSURE RATING | TCVN 5739-1993 | PN10/PN16 |
| TCVN 6379-1998 |
| NHIỆT ĐỘ LÀM VIỆC/WORKING TEMP | -10 ~ 80 oC |
| MÔI TRƯỜNG LÀM VIỆC/FLOW MEDIA | Nước, Nước Thải, Nước Nhiễm Mặn
Water Work, Sewage, Petroleum, Chemical, Power Plant and General Industry |
